tinySA Ultra 介绍
目前
根据
4 英寸ips屏幕
频谱分析仪，频率为 0.1-900MHz，或者，启用超模式时，频率最高可达 5.3 GHz，电平校准频率最高可达 6GHz。可以观察高达 12GHz 的信号
信号发生器，当不用作频谱分析仪时，具有 0.1-900MHz 之间的正弦波输出或高达 4.4GHz 的方波或高达 5.4GHz 的射频测试信号输出。
200Hz 至 850kHz 的可切换分辨率带通滤波器
内置 20dB 可选 LNA
彩色显示屏显示最多 450 个点，提供全频率范围的无缝覆盖。
MicroSD 卡插槽，用于存储测量、设置和屏幕截图。
在官方淘宝买的附带2根SMA公对公线缆，1个SMA母对母直通，拉杆天线，机器内有一张32G TF卡，触屏挂绳加上拨片，TypeC数据线
日常可以用于无线电频率分析，手台灵敏度|发射杂散|发射频率|功率的分析，EMI检查等
损坏原因

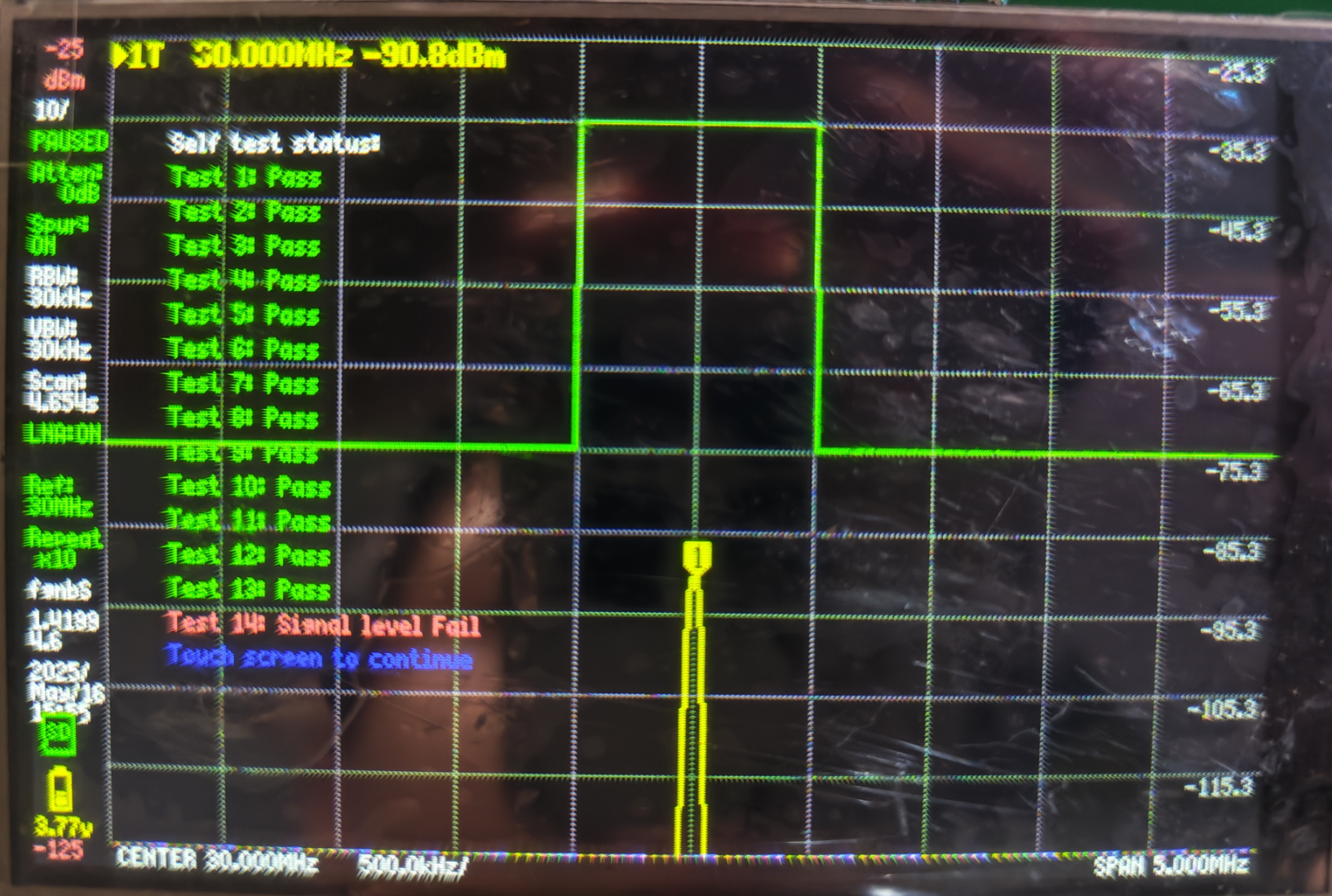

在检测手台发射杂散时，使用高功率（10W）发射的情况下，仅串联了30dbm的衰减，在发现不对后，使用自带的CONFIG>SELF TSEST这一命令自检失败，提示Test 14 Simnal 1evel Fail

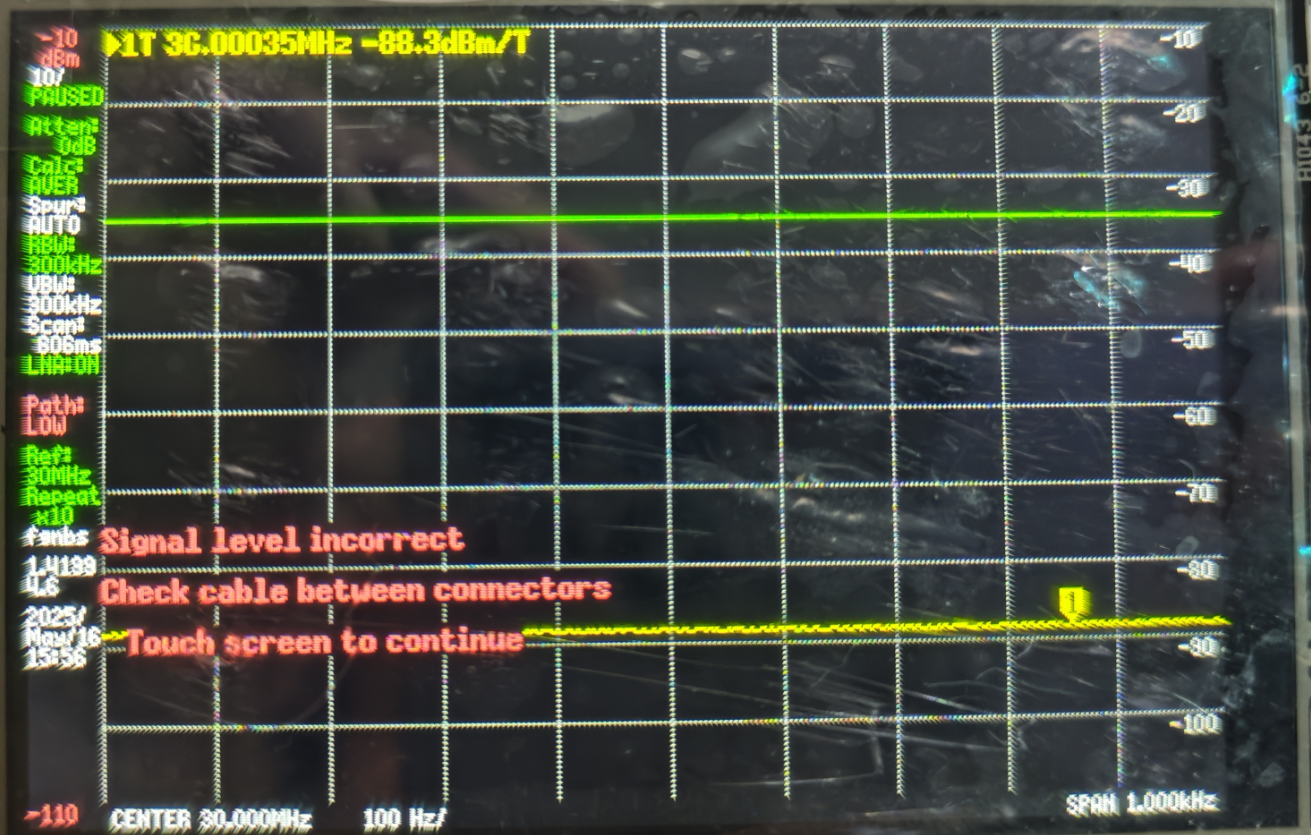

使用自带的LEVEL CAL>CALIBRATE 100KHz to 5.420GHz进行自校准时，提示Signal level incorrect>Check cable between connectors>Tourch screen to continue
在咨询淘宝客服时，被告知超过最大输入功率导致损坏，退回维修的话维修成本为 60 时，天都塌了，此机器在手上都还没捂热，就因为自身问题导致损坏又爆金币维修的话心里实在是过意不去，不过客服还是告知可以试一下CONFIG>MORE>CLEAR CONFIG输入1234清除配置后重新做一遍SELF TSEST和LEVEL CAL看看是否恢复正常。但是很明显，涛声依旧。
尝试维修
维修方向的获取
在学习tinySA Ultra相关教程时，曾在B站上看到唯一一个尝试自行维修的视频
判断损坏原件
在按照思路打开tinySA官方WiKi后
将短 SMA 电缆连接 RF 和 CAL 连接器，并启用 MODE>CALIBRATION OUTPUT>30 MHz，然后返回频谱分析仪模式。
屏幕应如下所示，其中 30 MHz 的标记可能与 -35 dBm 的最大偏差为 4 dB
第一个迹象是当指示的电平与 -35dBm 的偏差超过 4 dB 时，如下图所示。如果差异为 5dB 或更大，则需要更换输入开关 （U22）。
B站视频中就是这个损坏，但是在测试时发现不符合此故障现象（才-34.6dBm），但事实证明这个也坏了（后话）后，按照步骤执行下一步
现在使用 LEVEL/LNA 激活 LNA。本底噪声应下降约 20 分贝，指示电平可能变化高达 6 分贝
即使开关不良，如果在 LNA 开启时测得的电平保持大致相同，则 LNA 很好，如下图所示。
如果信号下降超过 6 dB，或完全消失，则需要更换 LNA。
反而这个测试我手上这台符合此现象（没拍图），于是决定购买原件
可能损坏的原件列表
根据tinySA官方WiKi中列出的易损原件列表，共有以下原件有可能损坏：
输入射频开关 U22：XA17-G4K 或 AS179-92LF （根据丝印是AS179-92LF）
LNA：对于 ZS-405 和 zs-406：BGA2817 （U14），对于 ZS-407：ZK10D （U12）（根据丝印使用的是BGA2817）
衰减器 U28：PE4312C-Z
根据判断损坏原件中的判断，个人认为是LNAU14损坏，在万能的淘宝查询时，获取的报价如下：
输入射频开关 U22：AS179-92LF 0.38元
LNA：U14 BGA2817 0.80元
衰减器 U28：PE4312C-Z 6.40元
淘宝自行查找，芯片总的来说蛮便宜的，所以就都买了2个
如果尝试自行维修，上述芯片最好都买2个备用，如果误判还可以尝试代换其他芯片
如果对损坏有疑问，可以到官方的group中搜索故障，或者发帖询问（老外基本上都是自己修）
尝试维修
拆除后面的4颗螺丝，即可拆除外壳
拔出电池排线（切记拔出，如带电操作导致损坏自行负责）

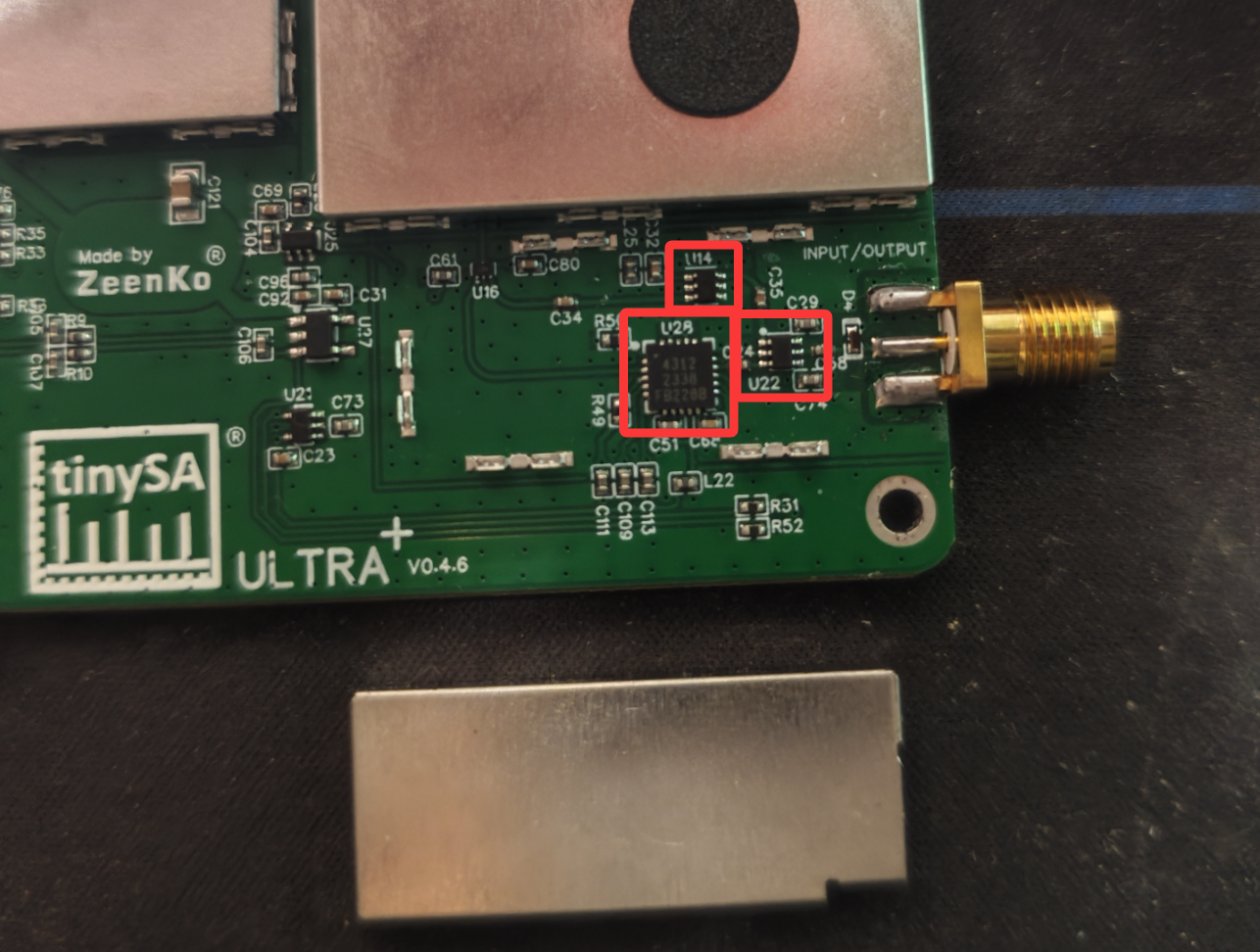

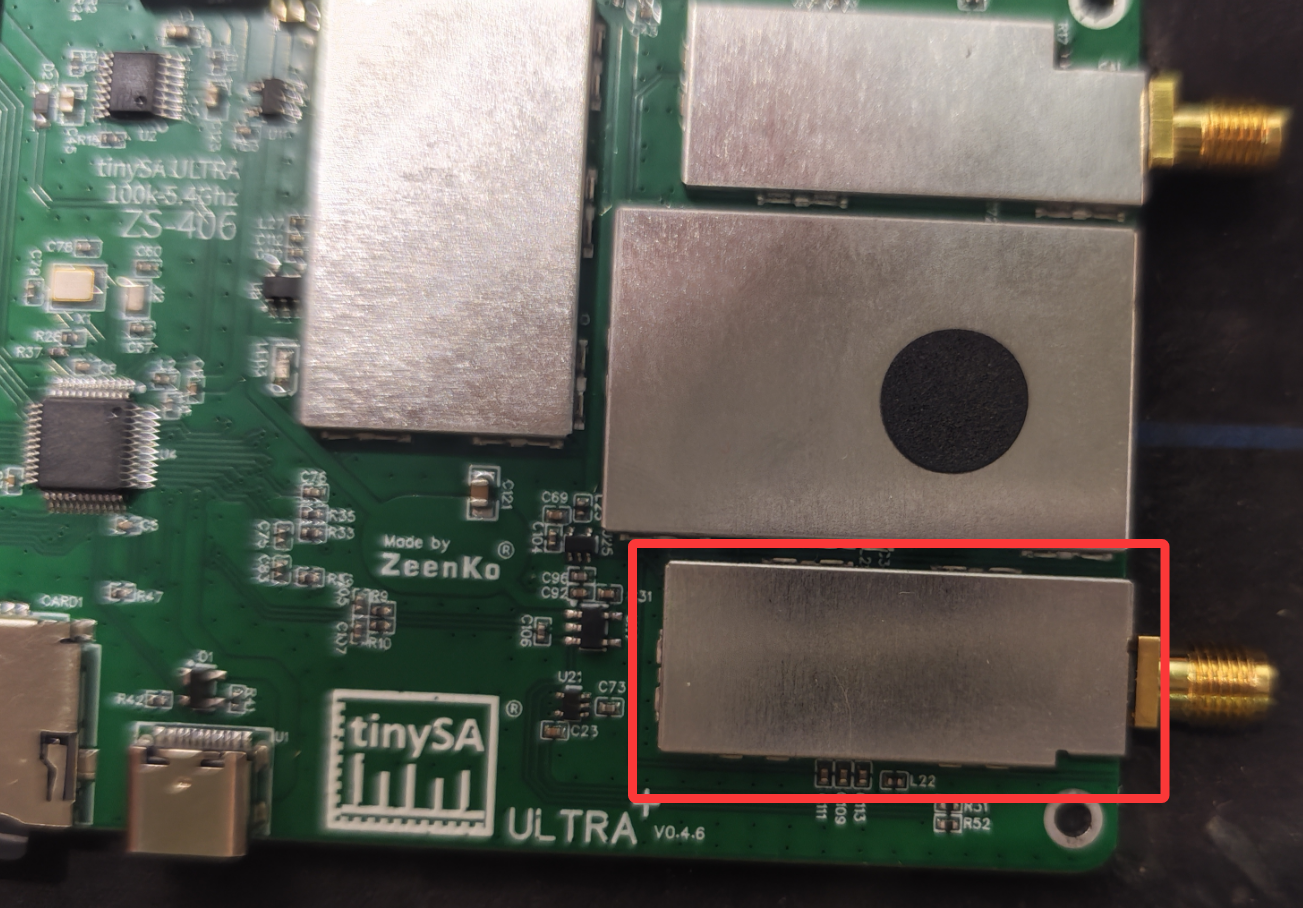

右下方的屏蔽罩就是目标区域，用镊子轻轻翘起屏蔽罩即可
注意！如果使用热风枪拆焊芯片时注意把背面的显示屏拆除，否者有过热导致屏幕损坏的风险；
注意！使用电烙铁对U14、U22拆焊时请注意烙铁温度和加热时间，如对自己手法不自信请将显示屏拆除，否者有过热导致屏幕损坏的风险；
注意！U28只能使用热风枪拆除，如果没有或者不会请拿到外面请修手机的店代为操作，切勿因小失大
屏幕与PCB之间有胶固定，拆卸时请务必小心，防止屏幕损坏

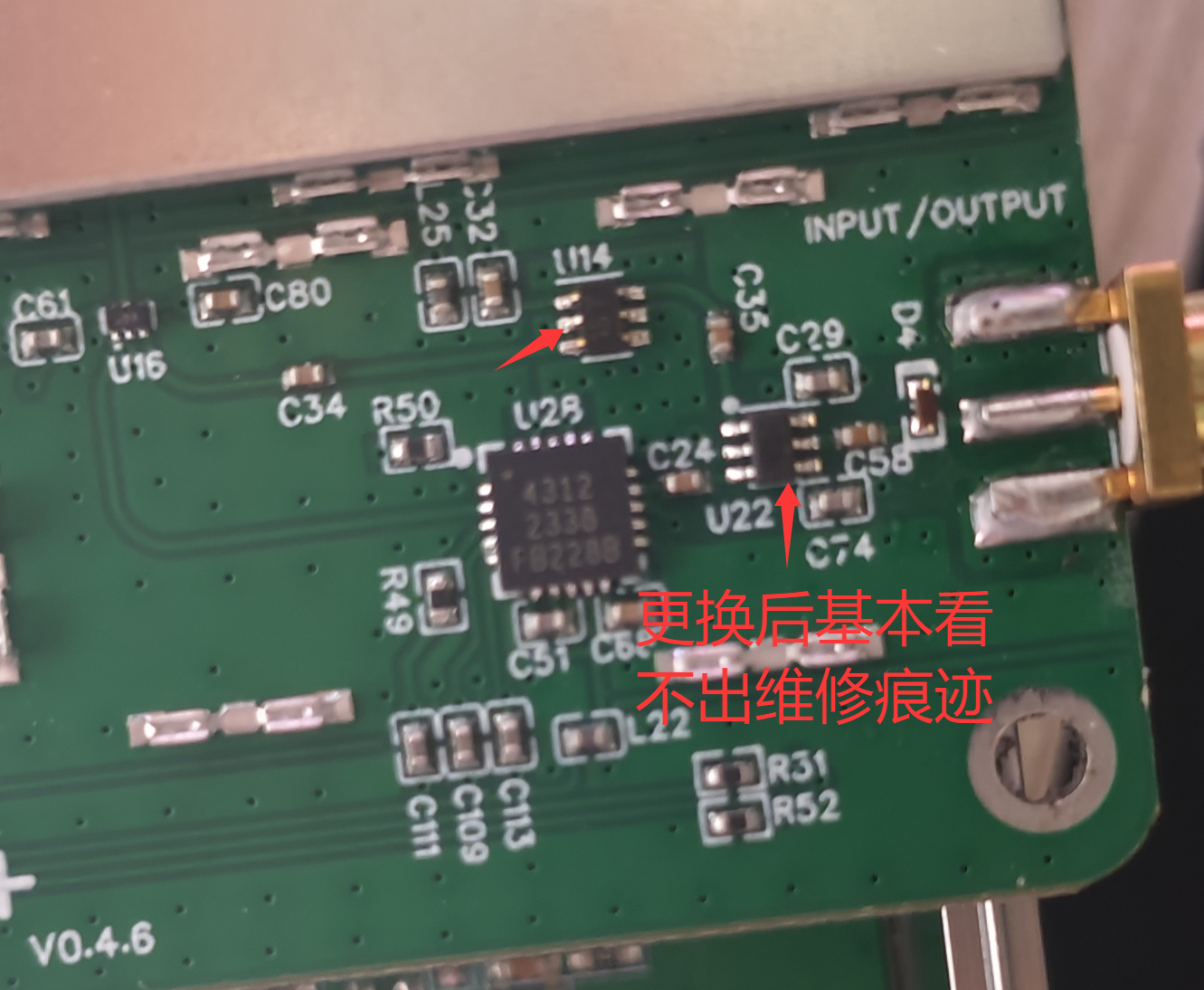

本此维修时第一次根据判断损坏原件中的判断使用热风枪对芯片U14进行代换
更换完成后使用CONFIG>SELF TSEST这一命令自检，很明显失败了，故障依旧
由于依旧是Test 14错误，且U28坏的概率实在太小，遂第二次尝试更换U22

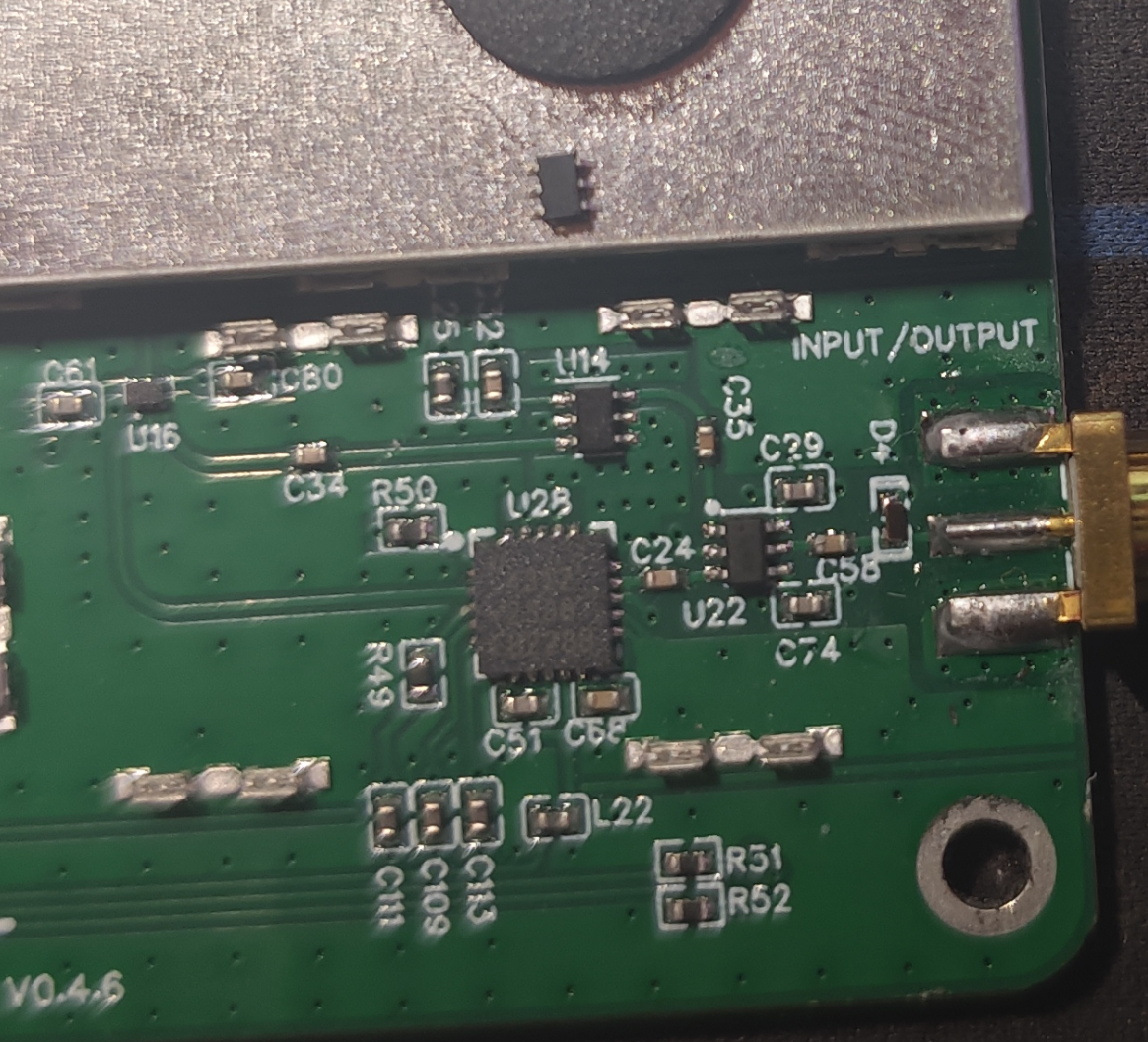

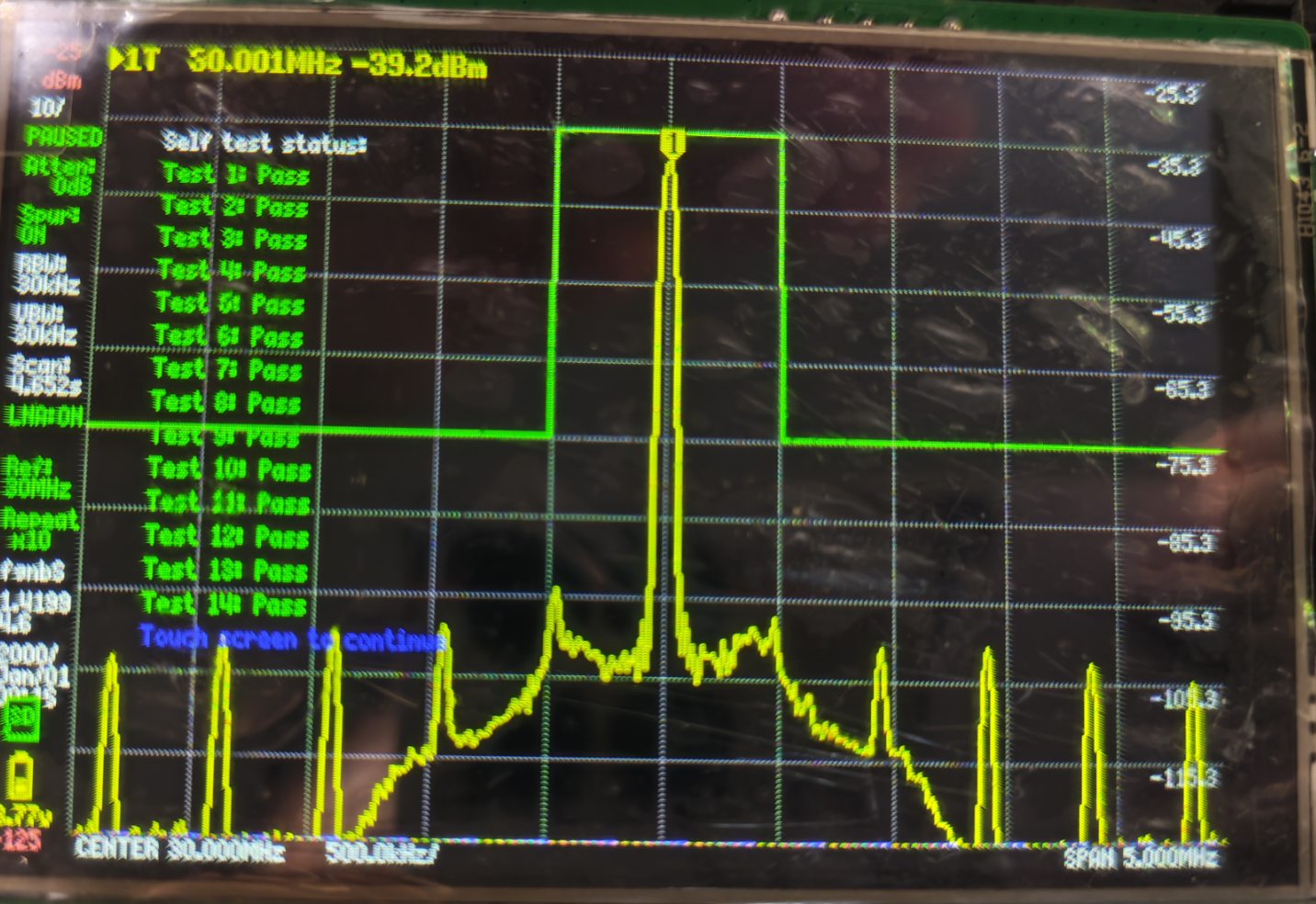

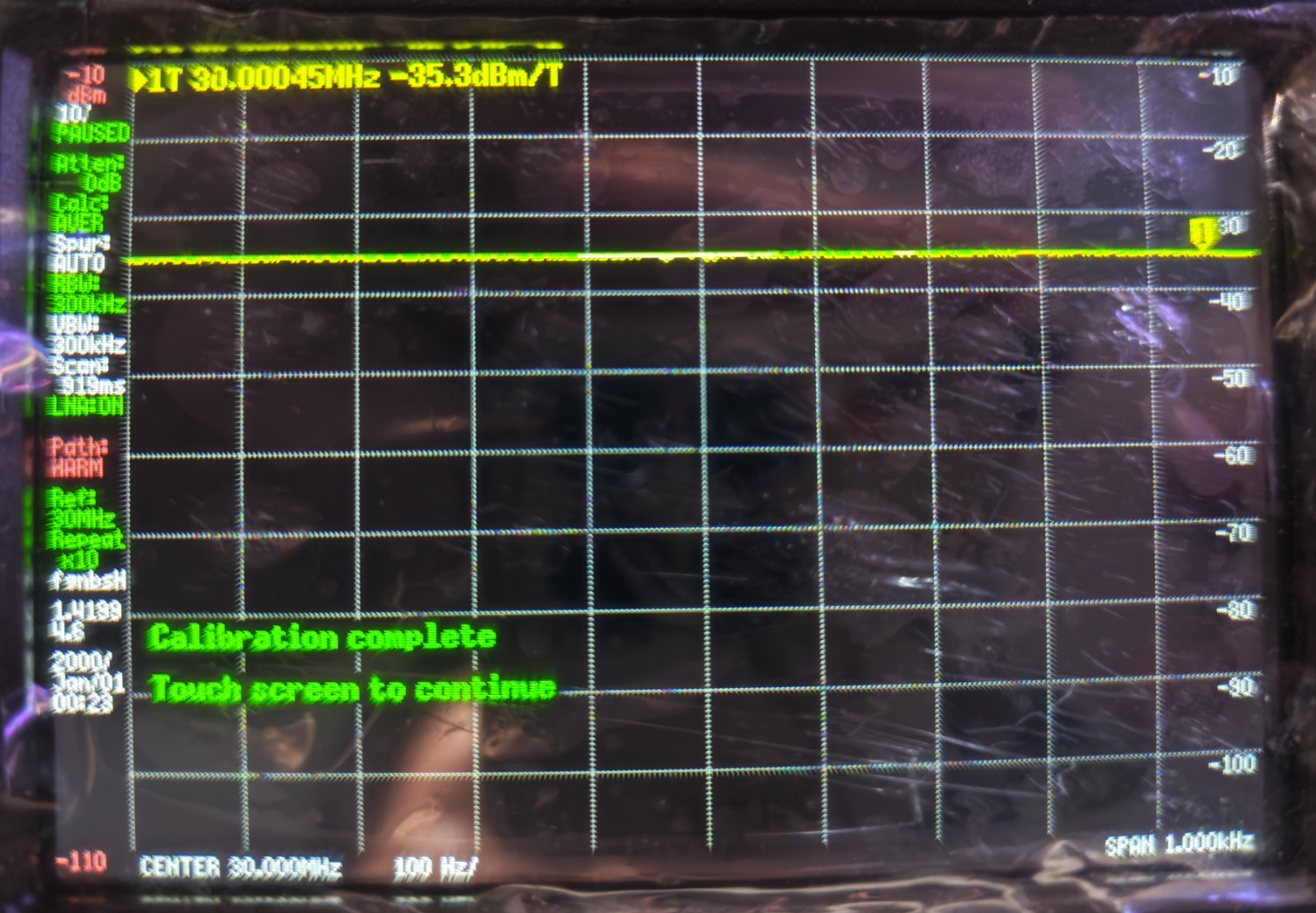

更换后重新进行SELF TSEST测试和LEVEL CAL校准均通过
维修总结
使用测量仪器前应充分了解仪器量程，充分预估被测物体是否在量程范围内
设备损坏后可先向卖家寻求售后，如果超出预计接受能力时可尝试寻找自行维修方案
可在官方Wiki或者讨论群组中寻找相关案例，看看维修方案
遇到多个可能损坏器件时尽量全部买齐（价值不高的情况下），以防出现预估错误重新购买等待快递的情况
维修更换请在自己能力范围内进行，切勿因小失大
本总结仅限本次维修的个人心得体会，其他类似设备请自行斟酌
